大功率高頻熱合機設計四柱龍門式結構，可依需產品工藝量身定制設備不同功率、工作臺尺寸及操作性能需求等；可設計油壓系統或氣壓系統并運用電磁閥控制油氣缸上下活動；A3整板激光切割，機架更加結實穩固，采用四導柱+上、下導套控制上壓板的精度并運用手動/自動滑臺操作，簡單方便；雙置后箱散熱更好，維修方便。

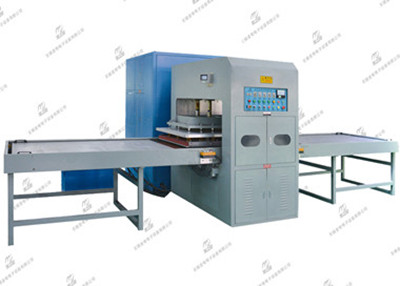

大功率高頻熱合機（JD-50KWAF \ 75KWAF）
1、通過歐盟CE認證，安全、放心
2、電磁波泄露達到行業安全標準
3、中封式電磁閥，操作更加安全
4、自動過流保護+進口5557火花保護系統
5、一機多用，根據模具而變化
6、美之電可變電容器，出力穩定
7、美之電振蕩器，頻率更加穩定
設備應用：

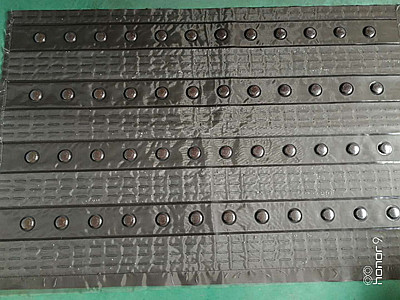

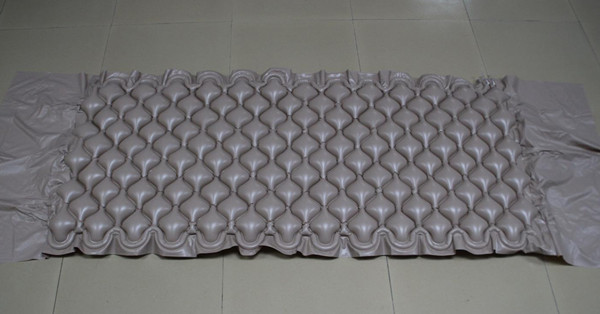

適用于PVC、TPU塑膠熔接或者含30%PVC混合塑膠材料均可加工焊接。適用范圍：冰墊、地墊、地毯、褥瘡氣墊、充氣床墊、充氣船、冷暖床墊、玉石床墊、醫用床墊、PVC防褥氣墊、海綿床墊壓花、兒童爬爬墊等。

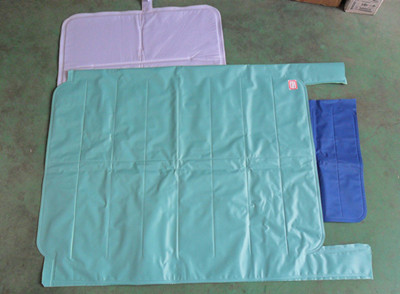

運用高頻熱合機工作原理+氣缸/油缸助力配合相應的高頻模具瞬間對塑膠熔接一種工藝，特別適合大型面積的塑膠產品加工如PVC卡通兒童爬爬墊、PVC冰墊（涼液墊）、褥瘡床墊、玉石床墊等。
設備型號 | JD-50KWAF JD-75KWAF | 設備功率 | 50KW 75KW |
高壓輸入 | 75KVA 100KVA | 震蕩頻率 | 1356MHz |
電源電壓 | 380V/50Hz | 加壓方式 | 油壓式/氣動式 |
電子管型號 | 8T87RB 9T94RB | 機械活動行程 | 200mm |
上壓板尺寸 | 1600*2200mm | 工作臺尺寸 | 1600*2200mm |
設備外觀尺寸 | 7500*5800*2300mm | 設備重量 | 4500KG |
高頻熱合機工作原理：被加工的PVC、TPU塑膠膜在高頻上、下電極之間通過電磁波滲透使塑料相互摩擦生熱瞬間發生塑料分子極性化現象，配合高頻模具加上一定壓力就可以達到熱合效果。
1、高頻頻率13.56MHz，符合行業標準
2、左、右滑臺，可設置手動/自動
3、四導柱+銅導套定位，機頭更擺動
4、整板激光切割，結實不變形
5、氣缸/油缸安裝板設計嵌入式焊接工藝
6、整機噴塑處理，外觀更加大氣
大功率高頻熱合機主要配置：
1、電子管
精選9T94RB原裝日本東芝電子管；電子管核心部件具有性能平穩可靠、低故障、節能安全等優點并采用水循環冷卻工藝確保電子管壽命。
2、火花管
精選俄羅斯5557閘流管配合美之電高靈敏的電路板系統，因電流過大、模具不平或者材料雜質等原因?qū)е碌拇蚧鹉芩查g切斷高壓從而保護高頻模具的燒壞。
3、變壓器
精選油浸式變壓器，低壓繞組除小容量采用銅導線以外，一般都采用銅箔繞軸的圓筒式結構；高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，機械強度高，抗短路能力強。
4、震蕩桶
采用自主研發高頻機震蕩桶，頻率穩定，出力強勁以及性能可靠；無錫金電電子設備有限公司根據不同產品、不同的機型以及不同的功率設計不同高頻桶。
